   止回阀 : HC44X(SFCV)橡胶瓣止回阀

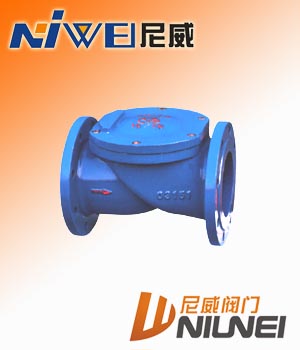

点击放大
产品型号: HC44X(SFCV)橡胶瓣止回阀
产品特点: 橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。
  HC44X(SFCV)橡胶瓣止回阀的详细资料:

HC44X(SFCV)橡胶瓣止回阀

橡胶瓣止回阀

一、橡胶瓣止回阀产品概述

  橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。该阀采用全流面积式设计,具有水头损失小,不易堆积杂务,维修简便等特性。该阀主要适用于给排水系统,可安装于出水口处,以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。

 二、橡胶瓣止回阀主要技术参数

公称压力:1.0~1.6MPa

公称通经:50~600mm

适用介质:水及弱腐蚀性流体

适用温度:0~80℃

法兰标准:GB/T 17241.6 GB/T 9113

试验标准:GB/T 13927 AP 1598

三、橡胶瓣止回阀主要零部件材料

零件名称
阀体
阀盖
阀瓣
材料
铸铁
铸铁
钢材+强化尼龙布

四、橡胶瓣止回阀主要外形连接尺寸

DN
50
65
80
100
150
200
250
300
350
400
450
500
600
L
203
216
241
292
356
495
622
698
787
914
978
978
1295
